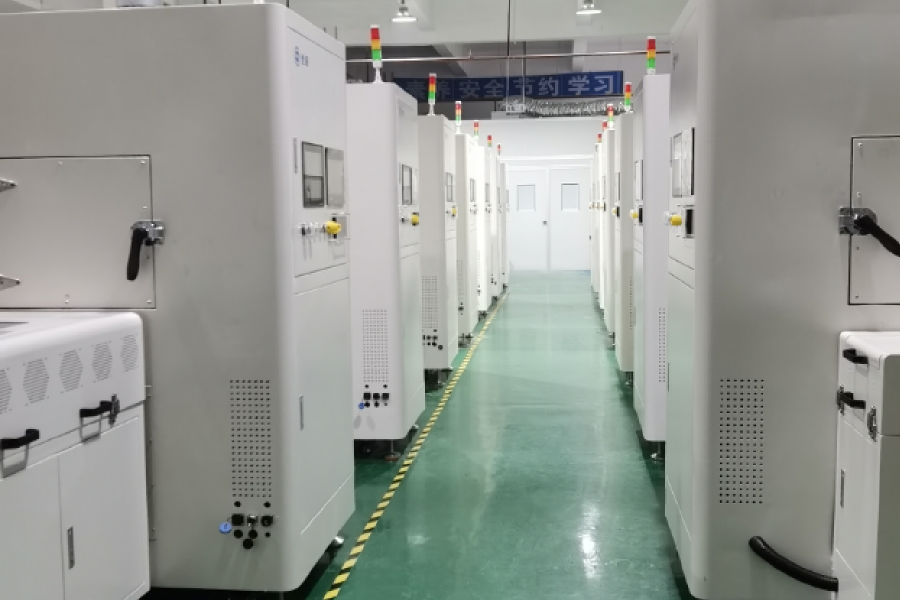

立式固化炉是专为固化PCB表面贴装电子元件而设计的；与传统的隧道回流烘箱相比，立式固化烘箱具有结构紧凑、占地面积小、生产效率高、能耗低等特点，大大提高了车间的利用率。
主要应用：手机、面板、PCB板、电子产品等进行脱水、定型和固胶。
|
设备外形尺寸 |
（L）2500*（W）1300*（H）2100 |
|
存板层数 |
20层(每层停留2个carrier) |
|
设备UPH |
1200PCS/H |
|
扫码功能 |
前轨道上方配CCD,扫描板子BC,并上传SFC |
|
工控机 |
Intel(R)core i5 4570 /8G内存/1T以上机械硬盘 集成双网口+独立千兆双网卡，PCI扩展槽2-4个，显卡： 2G显存,带4个网口（非USB转接）win10专业版系统 |
|
防卡板方式 |
前后进出口高温光纤保护功能,防卡板 |
|
最高耐热温度 |
250℃ |
|
均温性 |
±4℃ |
|
升温速度 |
室温至165℃，升温时间20min |
|
隔热性能 |
内腔最高温度250℃，外壁50℃ |
•与离线固化烘箱相比，立式固化烘箱可自动在线进出，实现与生产线对接，自动上料、上料，减少普通离线固化烘箱反复进出的需要，释放人工工时，节省人工，提高效率。
•立式烘干箱设计为上下垂直运行，大大减少了空间占用。它比传统的隧道式回流烘箱节省3-4倍的空间(它是取代传统隧道式回流烘箱的优秀产品，此外，它还可以基于该产品。
要求定制)，并且它打破了传统的线性操作模式，可以实现0.5-2小时的固化过程，还相对节省了装修成本。
•通过减少因频繁打开批量烤箱门而导致的时间和温度变化，提高工艺一致性，从而提高质量。
•立式固化炉与普通离线固化炉相比，在节能方面有很大的提高。超强省电（立式固化烘箱只需要9KW左右，也可根据产品吸热不同定制），普通固化烘箱几十到几百千瓦不等。
同时也节约了生产成本（与传统隧道式回流烘箱相比，耗电成本降低60%左右）。
•采用双面加热、空运的小循环加热方式，保证炉内产品受热均匀、均衡。

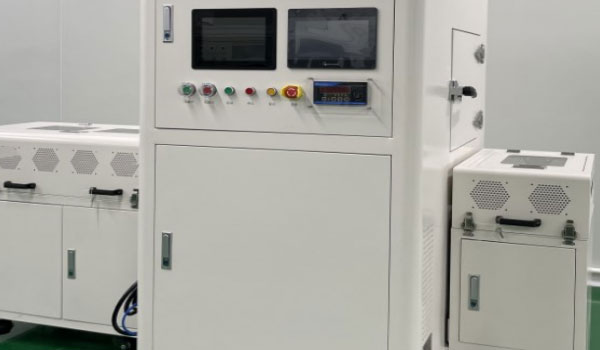

•采用PLC +触摸屏+ SSR控制系统，菜单式操作界面，人机对话灵活，操作方便。
•软件具有PID自诊断功能，确保温度控制的稳定性和必要的温度控制精度
|
水冷接驳台 冷却效率高
配置冷却接驳台(快速冷却可选水冷式); 配置冷却缓存机,存板数量多; |
 |
 |
氮气流量调节
配置氮气调节流量计,氧气分析仪 |
|
加热系统
加热模组可选4模组,8模组，12模组 |
 |
 |

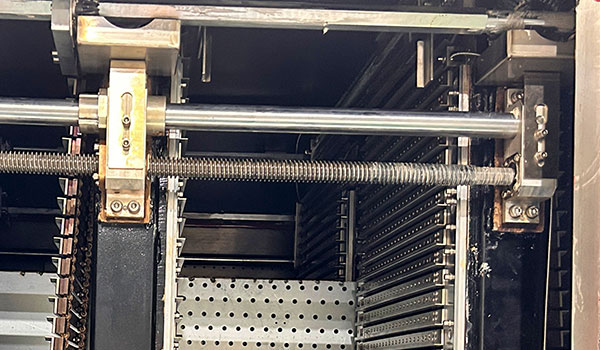

运输系统
存板数量、存板间距依工艺需求可定制 |
