在电子制造领域，选择正确的烘烤固化设备，直接影响产品品质与生产效率。隧道炉（连续式在线系统）与立式烘烤炉（批次式系统）之间的选择，是工程师面临的关键决策点。

本文将从产量需求、温度控制精度、场地限制、工艺灵活性四个维度，对两种设备进行系统对比，帮助您根据实际生产场景做出最优选择——无论您是运行连续式自动化产线，还是处理高精度、小批量的复杂工艺需求。

一、隧道炉 vs 立式烘烤炉：核心参数对比

二、隧道炉：大批量连续生产的首选

2.1 优势

• 高效率连续生产：对接前后自动化设备，实现无人化运行

• 适合单一产品大批量：如手机中框、平板后盖等消费电子结构件

• 工艺稳定：一旦参数设定，可长期稳定运行

2.2 局限性

• 温度均匀性受限：通常为±3℃，对精密器件可能不足

• 占地空间大：需要较长线体，厂房要求高

• 换线成本高：更换产品需调整多个温区，停机时间长

• 无法处理特殊工艺：如真空烘烤、氮气保护等难以实现

2.3 适合场景

• 消费电子外壳大批量烘烤

• 标准件连续固化

• 产线节拍要求高的场景

三、立式烘烤炉：高精度烘烤与小批量多品种的最优解

3.1 核心优势

✅ 温度精度高、均匀性好

对于芯片、传感器、精密五金件等产品，温度波动直接影响性能。立式烘烤炉采用强制热风循环+多点测温反馈，可实现：

• 温度均匀性：≤±1.5℃（9点测试）

• 控温精度：±0.5℃

• 彻底消除局部过热或欠烤

✅ 小批量多品种的灵活性

研发打样、小批量生产、多品种切换是立式烘箱的强项：

• 可随时更改温度曲线

• 支持多段斜率编程（升温-保温-降温自由设定）

• 无需等待整线调整，换产品即换工艺

✅ 特殊工艺支持

立式结构更容易实现复杂环境控制：

• 洁净烘烤：可选百级/千级洁净度，满足半导体封装要求

• 真空辅助：集成真空系统，用于脱泡、除气工艺

• 氮气保护：氧浓度可控≤100ppm甚至≤10ppm，防止氧化

✅ 占地面积小

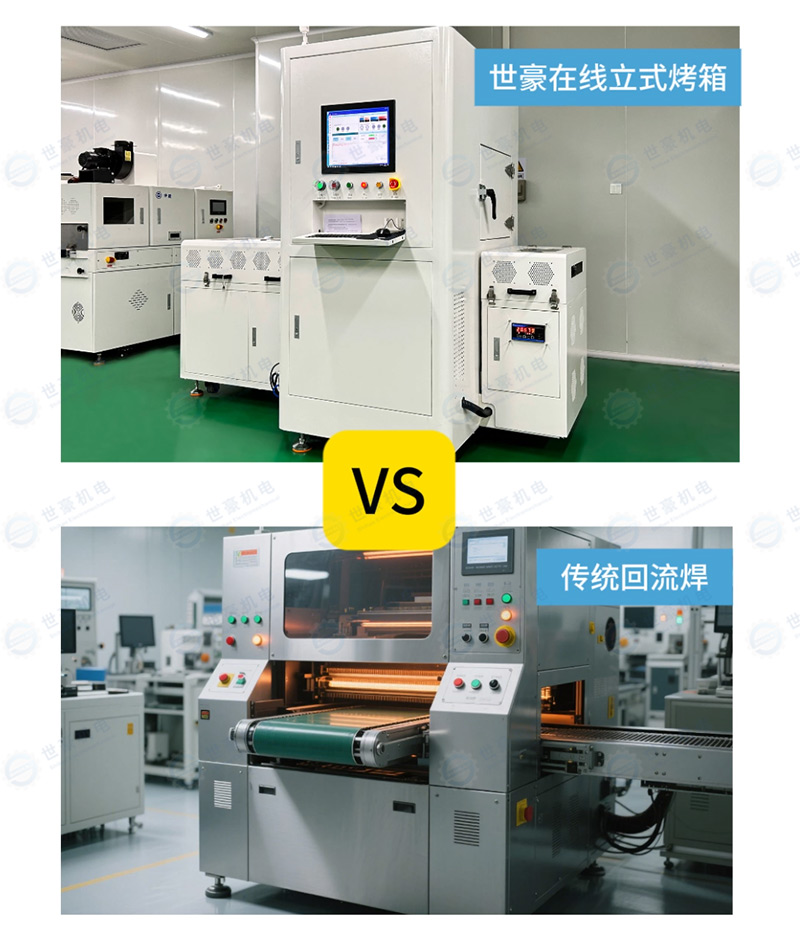

立式设计充分利用高度空间，占地面积仅为隧道炉的1/3至1/4，特别适合：

• 研发中心实验室

• 场地受限的产线旁

• 洁净车间空间优化

✅ 投资成本低

• 设备采购成本约为隧道炉的1/3–1/2

• 无需配套自动化输送线

• 能耗更低，运营成本优势明显

四、我们的解决方案：精密立式烘烤炉系列

立式固化炉广泛应用于半导体、电子、化工、新材料等行业的生产过程中。以半导体行业为例，制造芯片时需要将氧化物、氮化物、磷氧化物等化学品进行加热和固化，而这些过程必须使用高精度固化炉来完成。

在电子行业中，立式固化炉也被广泛应用于电容器、电阻器、电感器等元器件的制造过程。我们的精密立式烘烤炉，正是为这些严苛应用场景而设计。

八大核心优势

1. 高洁净度
满足百级洁净车间无尘要求，内壁采用特殊工艺处理，确保产品品质更高，满足半导体、芯片制造的严苛环境要求。

2. 防卡板结构（发明专利）
国内首创设计结构，原创技术已申请国家发明专利。运行更稳定，彻底杜绝卡板停机问题，显著提升设备综合效率。

3. 双导轨双进板模式
同样占地面积下，可实现双通道同时进板，产能翻倍，空间利用率最大化。

4. 多层大容量设计
多层结构设计，单批次处理量更大，生产效率更高，综合效益更好。

5. 体积小、占地省
相比其他类型固化炉，立式结构更加紧凑，可在空间有限的洁净车间、实验室灵活部署。

6. 高效加热
加热速度快，温度自动控制，可快速完成加热、干燥、固化工艺，有效缩短生产周期。

7. 温度均匀性优异
专利风道系统设计，强制热风循环加速热传导，确保每个位置的产品得到均匀加热，提升产品良率。

8. 节能环保
采用电热清洁能源，无污染、无噪音，符合现代绿色制造要求，助力降低碳排放。

五、案例实证：某精密电子元件制造商

客户需求：

• 产品尺寸： 载具尺寸300×300×20mm

• 烘烤温度及时间： 85℃烘烤1小时，100℃烘烤15~45分钟（可延长至1小时）

• UPH要求： 最大化单批次烘烤数量，提升产能

客户原有设备为单层批次式烘箱，每次只能处理少量载具，无法满足产线连续化生产需求。同时，85℃与100℃两段式烘烤需要精准的温度曲线控制，避免温度波动影响产品品质。

方案：导入我们的精密立式烘烤炉，配置

• 双导轨双进板模式：充分利用立式结构，实现多载具同时烘烤

• 多段温控编程：支持85℃→100℃两段式烘烤，可自由设定各段时间

• 强制热风循环系统：专利风道设计，确保温度均匀性

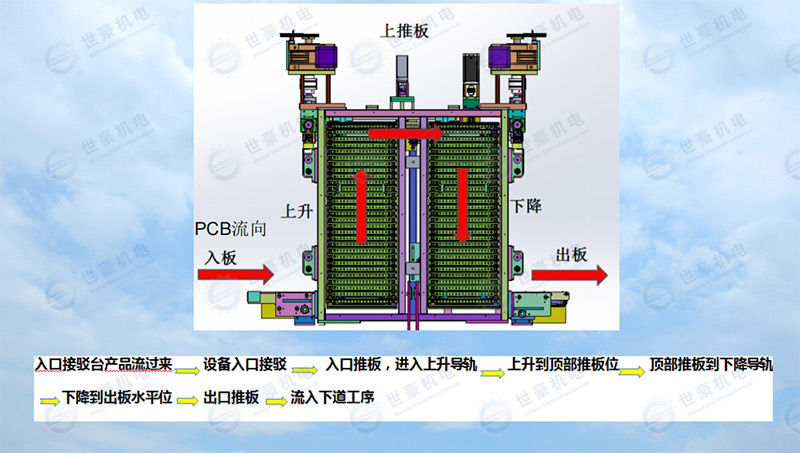

• 自动化上下料对接：入口接驳台产品流过来→设备入口接驳→入口推板，进入上升导轨→上升到出板推板位→顶部推板到下降导轨→下降到出板水平位→出口推板→流入下道工序

改善成果：

• UPH提升300%：立式多层设计，单批次处理量大幅增加

• 温度均匀性≤±1.5℃：彻底满足85℃/100℃两段式烘烤的精度要求

• 无缝对接产线：完全匹配客户的升降式自动化流程，实现连续化生产

• 换线时间缩短至10分钟：多段温控编程，不同产品工艺切换更灵活

• 占地面积节省60%：相比同等产能的水平式烘箱，立式结构优势明显
